贴片电容与贴片电感在电源模块设计中的应用差异解析
电源模块设计里，贴片电容和贴片电感的选型从来不是拍脑袋的事。很多工程师在Layout时发现，同样容值的电容换了个封装，纹波反而增大了；或者电感饱和电流留了20%裕量，满载却依然发热严重。这些问题的根源，往往是对两者在电路中的角色差异理解不够透彻。
行业现状：被动元件选型的“经验主义”陷阱
当前不少中小型电源方案商仍依赖“参数表选型+实测调参”的老路。但高频开关电源（如500kHz以上的BUCK电路）对寄生参数极其敏感，贴片电容的ESR/ESL、贴片电感的SRF（自谐振频率）都会随温度、偏压和老化发生漂移。行业趋势是向更小封装、更高功率密度演进，但很多工程师对MLCC的DC-Bias特性缺乏量化认知——一颗10μF/25V的X5R电容在16V偏压下实际容量可能只剩4μF。
核心技术差异：储能与滤波的本质分野

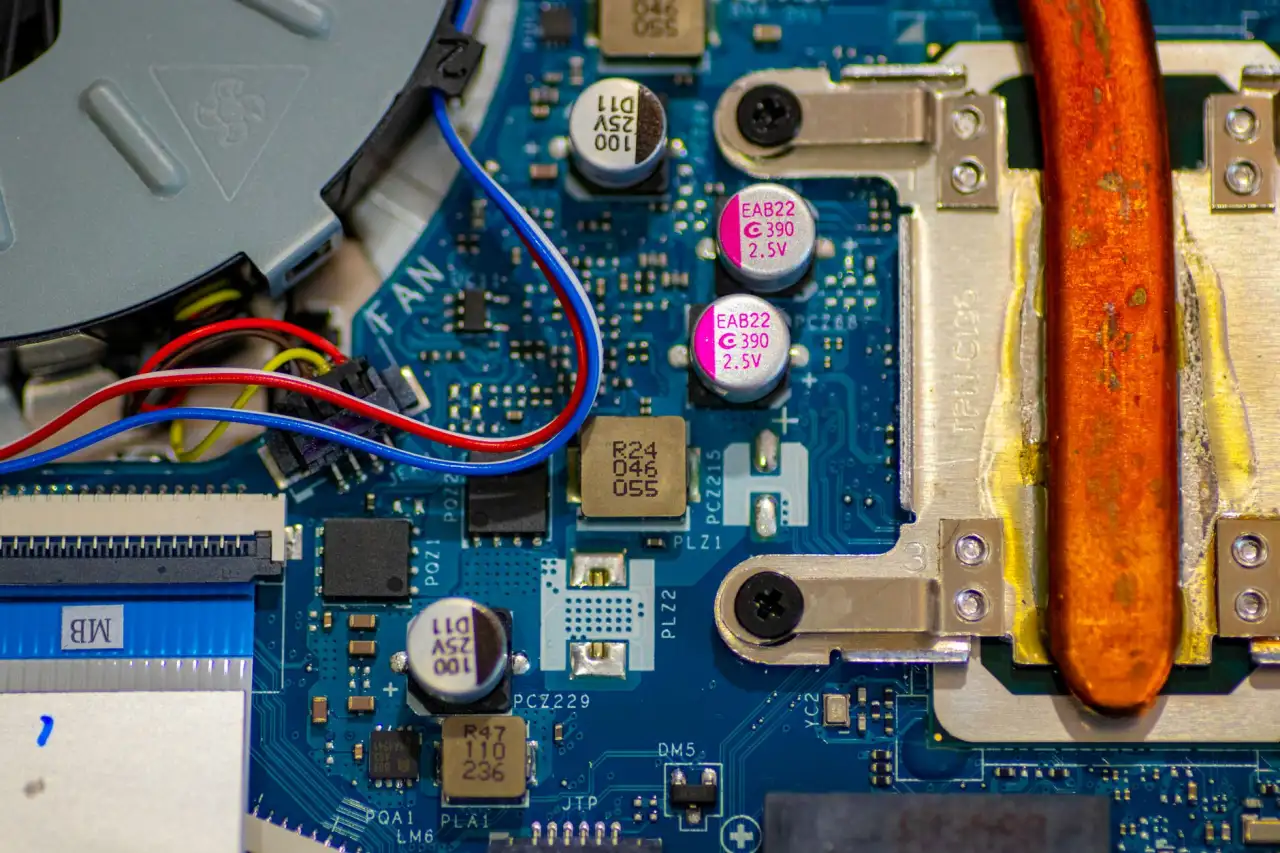

贴片电容的核心使命是抑制电压纹波，它靠极板间电场储能，响应速度是纳秒级。而贴片电感靠磁场储能，核心作用是平滑电流波动，响应速度在微秒级。在同步整流BUCK拓扑中，两者形成LC低通滤波网络，转折频率f=1/(2π√LC)。这里有个容易被忽略的坑：贴片电容的ESR在1MHz以上会显著升高，而贴片电感的磁芯损耗（尤其是铁氧体材质）在高温下会加剧，导致实际滤波效果与仿真偏差超过30%。
选型指南：从阻抗曲线反推参数
以5V/3A输出的DC-DC模块为例，建议按如下步骤操作：
- 先测开关节点电压波形，确定主导纹波频率（通常为开关频率及其倍频）
- 选择贴片电容时，查看厂商提供的阻抗-频率曲线，确保在目标频率处阻抗低于10mΩ，且容值降幅不超过标称值的20%
- 选择贴片电感时，重点看饱和电流曲线（通常取ΔI为30%时的电流值），并预留≥40%的电流降额
- 若输入输出压差大，优先考虑贴片二极管的肖特基类型或贴片三极管做同步整流，以降低续流损耗
举个实际案例：某通信设备电源模块原设计采用2.2μH电感+22μF电容，在-40℃冷启动时输出电压跌落7%。更换为低DCR的1.5μH+并联三颗10μF/25V电容后，瞬态响应提升约2.3倍，纹波从28mV降至9mV。这里的关键不是单纯加大容值，而是调整了贴片电容的介质材料——从X5R换为X7R，温度特性更稳定。
应用前景：高频化与集成化趋势下的协同
随着GaN器件的普及，开关频率正向2MHz以上迈进。此时贴片电感的分布电容和贴片电容的寄生电感矛盾会进一步放大。一种可行的思路是采用交错并联技术，用两颗较小感值的贴片电感替代一颗大电感，配合低ESL的贴片电容阵列，能有效抑制高频噪声耦合。同时，贴片电阻在采样反馈环路中的温漂系数也需要重新审视——精密电阻的温漂应控制在±25ppm/℃以内，否则会影响环路稳定性。
值得关注的是，新一代复合型元件（如将电容和电感集成在单个封装内的EMI滤波器）正在兴起，但受限于成本和小型化工艺，传统分立元件的组合优化在3-5年内仍是主流。工程师需要建立“寄生参数思维”，而非只看标称值。杭州乌蒙宾科技有限公司在提供贴片电阻、贴片电容、贴片电感、贴片二极管、贴片三极管等全系列被动元件的基础上，可协助客户进行阻抗频谱实测，并提供基于实际工况的选型仿真报告，帮助缩短电源调试周期。
设计电源模块，本质上是与寄生参数博弈的过程。理解贴片电容和贴片电感在能量转换路径上的分工，远比记住几个公式更有价值。当你能从阻抗曲线上预判温度变化带来的漂移，从电流纹波反推磁芯损耗时，选型就不再是选择题，而是计算题。
