贴片电感与贴片二极管在电源电路中的角色差异及选型思路
做电源设计的工程师大多有过这样的经历：BOM表里贴片电阻、贴片电容、贴片电感、贴片二极管、贴片三极管一字排开，看似都是被动/分立器件的常规组合，真正出问题时却发现——同样封装的贴片电感和贴片二极管，换一个型号，纹波和效率就完全变了样。问题往往不在参数本身，而在于对这两类器件在电路中"角色分工"的理解是否到位。
一个常见的设计误区
不少初入行的硬件工程师在选型时，习惯把电感和二极管当作"配套件"处理：电感按饱和电流留30%余量，二极管按耐压和电流对号入座，就算完成。但在开关电源的Buck、Boost或Buck-Boost拓扑中，贴片电感承担的是储能与滤波的双重职责，贴片二极管承担的是续流与整流的单向导通职责，二者的工作状态直接决定转换效率、输出纹波和EMI表现。把它们当配角，往往就是效率上不去、温升压不住的根源。

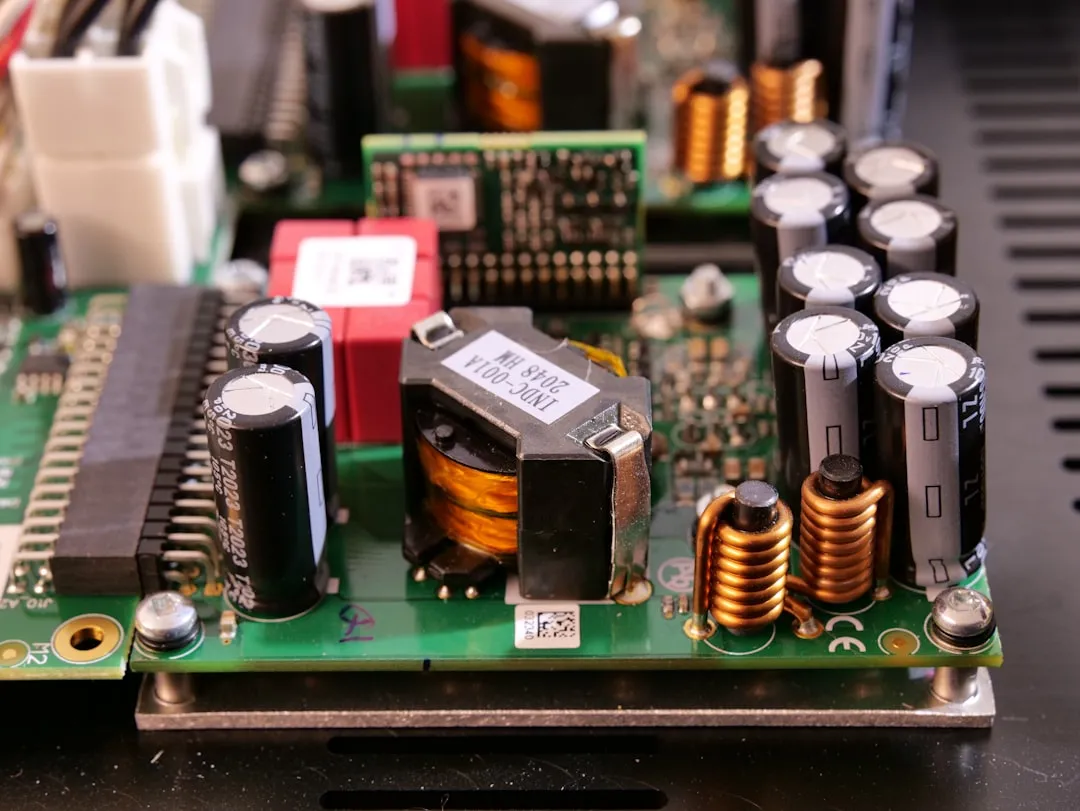

角色差异：储能元件与单向开关
从工作原理看，贴片电感在开关管导通期间储存磁能，在关断期间释放能量，其电流波形是连续的三角波，核心参数包括电感量、直流电阻（DCR）、饱和电流和自谐振频率。贴片二极管则在开关管关断时为电感电流提供续流通路，核心参数是正向压降（VF）、反向恢复时间和结电容。两者的失效模式也截然不同：电感更多表现为饱和后电流陡增、温升失控；二极管则常见反向漏电增大或恢复时间劣化导致的开关损耗上升。
这也解释了为什么同步整流方案中，贴片二极管会被贴片三极管（MOSFET）替代——本质是用可控的单向开关降低续流压降。而在成本敏感的小功率场合，贴片二极管依然是主流选择。
选型思路：从电路工况反推参数
实操层面，建议按以下顺序推进：
- 先定拓扑与开关频率，再据此计算电感量的理论值，避免凭经验拍数；
- 核算峰值电流而非平均电流，贴片电感的饱和电流应高于峰值电流的1.2倍以上；
- 贴片二极管优先看VF与反向恢复，高频场合选肖特基或快恢复型，低频大电流场合可放宽；
- 关注DCR带来的铜损，它与贴片电阻的功耗预算需一并纳入热设计；
- 布局时让电感与贴片电容构成的滤波网络尽量短回路，减少寄生参数影响。
值得提醒的是，贴片电阻、贴片电容在反馈采样与输出去耦中同样关键，采样电阻的精度直接影响输出电压精度，去耦电容的ESR则影响纹波实测值，选型时不可只盯着电感与二极管。
应用前景与技术趋势
随着电源模块向高频化、小型化演进，贴片电感的磁芯材料正从铁氧体向金属合金粉芯迁移，以在更小体积下维持饱和特性；贴片二极管则在低VF肖特基与SiC器件之间形成分层选择。对方案商而言，把贴片电阻、贴片电容、贴片电感、贴片二极管、贴片三极管作为一个协同的器件组合来评估，而非孤立选型，才是控制整体成本与可靠性的有效路径。杭州乌蒙宾科技有限公司持续关注被动与分立器件的选型实践，为行业客户提供可落地的器件配套参考。
