贴片电感与贴片二极管在电路板组装中的配套应用方案

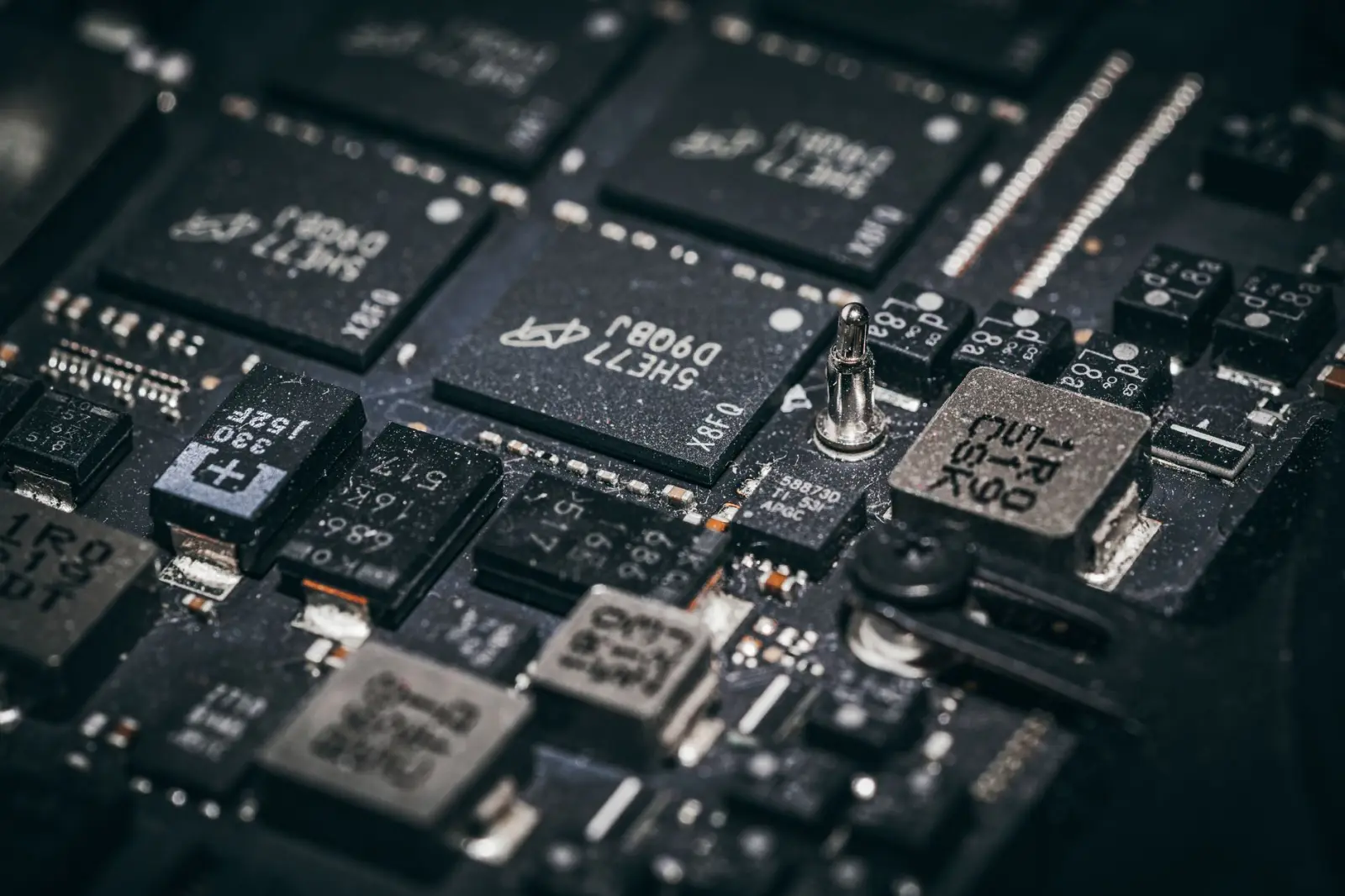

在消费电子、工业控制与汽车电子的PCBA产线上，被动器件与分立器件的选型匹配往往决定了整机的效率与可靠性。以一片典型的DC-DC降压模块为例，贴片电感与贴片二极管的配合直接影响到纹波电压、温升和EMI表现。杭州乌蒙宾科技有限公司在长期服务中小批量组装客户的过程中发现，许多设计人员对这两类器件的配套逻辑仍停留在"参数够用即可"的阶段，而忽略了二者在开关时序、寄生参数上的耦合关系。
功率回路中的角色分工与耦合问题
在Buck拓扑中，贴片电感承担储能与滤波职能，而贴片二极管（续流二极管）则在开关管关断期间提供电流通路。二者串联构成功率回路的核心。实际调试中常见的异常包括：
- 二极管反向恢复时间过长，导致电感电流波形出现尖峰，EMI超标；
- 电感饱和电流余量不足，在负载瞬变时进入饱和区，二极管承受反向电压冲击；
- PCB布局中电感与二极管距离过远，寄生电感抬高开关节点振铃。
这些问题的根源通常不在单一器件，而在于配套方案缺乏系统视角。同板上的贴片电阻用于电流采样或分压反馈，贴片电容负责输入输出滤波，它们与电感、二极管共同构成完整的能量转换链路，任何一个环节的参数漂移都会传导至下一级。
配套选型的三条可执行准则
基于大量实际案例，我们建议在方案设计阶段遵循以下准则：
- 开关频率与二极管类型匹配：当开关频率超过500kHz时，优先选用肖特基二极管以降低反向恢复损耗；若频率低于200kHz，普通开关二极管即可满足，成本更优。
- 电感饱和电流留足余量：建议饱和电流≥峰值电流的1.3倍，同时关注温升电流指标。对于贴片三极管参与驱动的电路，还需考虑驱动能力对电感充放电速率的影响。
- 寄生参数协同控制：选用低DCR、低寄生电容的贴片电感，配合结电容较小的二极管，可有效抑制开关节点振铃。
工艺落地中的细节提醒
配套方案确定后，组装工艺同样关键。回流焊温度曲线需兼顾电感磁芯与二极管塑封体的耐热极限，通常峰值温度控制在245℃以内。布局上，输入贴片电容应紧靠二极管与开关管构成的换流回路，环路面积每缩小1mm²，辐射EMI可降低约2-3dB。对于贴片电阻的采样走线，建议采用开尔文连接方式，避免引入额外寄生电感。
从趋势看，集成化与高频化正在重塑配套逻辑。一体成型电感与低VF肖特基二极管的组合逐渐成为主流，而GaN器件的普及将进一步压缩电感值与二极管导通窗口。杭州乌蒙宾科技有限公司持续跟踪这些变化，为客户的物料选型与组装工艺提供可落地的参考方案。
